HLAĐENJE INDUSTRIJSKIH HALA I PROIZVODNJE
Efikasno hlađenje industrijskih hala uz kontinuiran dovod svežeg vazduha
Proizvodne hale, magacini i logistički centri imaju veliku zapreminu, visoka unutrašnja toplotna opterećenja i promenljive uslove rada. Zato se industrijsko hlađenje projektuje oko protoka, temperature dovodnog vazduha i njegove pravilne distribucije kroz objekat.
Direktni Coolair i indirektni Climate Wizard sistemi omogućavaju da se spoljašnji vazduh rashladi i dovede u radne i procesne zone prema stvarnim zahtevima pogona.
- Veliki protok svežeg spoljašnjeg vazduha
- Direktno ili indirektno evaporativno hlađenje
- Rešenje prilagođeno objektu i tehnološkom procesu
↗Velika količina vazduhaprilagođena zapremini hale i načinu rada
◌Svež spoljašnji vazduhkontinuiran dovod umesto oslanjanja samo na recirkulaciju
◎Ciljane radne zonevazduh se usmerava gde je efekat najpotrebniji
⌁Procena pre izboratehnologija i kapacitet prema realnim uslovima
ZAŠTO JE HLAĐENJE HALE POSEBAN ZADATAK?
Toplotno opterećenje ne dolazi samo spolja
Tokom leta krov i fasada podižu temperaturu objekta, ali u proizvodnji veliki deo toplote nastaje unutar same hale. Elektromotori, kompresori, prese, peći, varenje, procesne linije, rasveta i ljudi mogu da stvore stalno toplotno opterećenje upravo u zonama u kojima se radi.
Visoki plafoni, otvorene kapije i veliki tok robe dodatno menjaju način na koji se vazduh kreće kroz prostor. Zbog toga sama izmena ili mešanje vazduha često nije dovoljno: važno je koliku količinu rashlađenog vazduha sistem može da dovede, gde ga dovodi i kojim putem zagrejani vazduh napušta objekat.
Ključ projektovanja: ne posmatra se samo površina hale, već njena zapremina, izvori toplote, radne zone, otvori, ventilacija i klimatski uslovi lokacije.
Unutrašnji izvori toploteMašine i proizvodni proces mogu biti dominantno toplotno opterećenje.
Otvorene kapije i logistikaNačin rada objekta utiče na pritisak, strujanje i raspodelu vazduha.
Različite kritične zoneNije svako radno mesto niti proces jednako opterećen toplotom.
EVAPORATIVNO HLAĐENJE
Dva načina da se rashladi svež spoljašnji vazduh
Evaporativno hlađenje koristi isparavanje vode kao deo procesa odvođenja toplote. Za industrijske objekte posebno su značajna dva pristupa: direktno hlađenje za veoma veliki protok vazduha i indirektno hlađenje kada se u dovodni vazduh ne sme dodavati vlaga.
Coolair CPQ
Direktno evaporativno hlađenje velikim protokom vazduha
Direktno evaporativno hlađenje
Veliki protok vazduha za hale, skladišta i otvorenije industrijske prostore
Topao spoljašnji vazduh prolazi kroz vodom navlažen rashladni medij. Isparavanje preuzima deo toplote iz vazduha, a ventilator zatim veliku količinu rashlađenog vazduha dovodi u objekat.
Pošto direktan proces povećava sadržaj vlage u dovodnom vazduhu, ovo rešenje ima najviše smisla tamo gde dodatna vlažnost ne predstavlja ograničenje za proces, opremu, robu ili zaposlene.
- veoma veliki protok svežeg vazduha
- pogodno za velike hale i zone sa intenzivnom izmenom vazduha
- mogućnost ciljanog hlađenja pojedinih delova pogona
- jednostavan princip rada sa vodom, pumpom i ventilatorom
Indirektno evaporativno hlađenje
Rashlađen svež vazduh bez dodavanja vlage dovodnom toku
Kod Climate Wizard sistema vazduh koji se dovodi u objekat fizički je odvojen od vlažnog dela procesa preko izmenjivača toplote. Isparavanje hladi površinu izmenjivača, dok dovodni tok prolazi kroz suve kanale i pri tome gubi toplotu.
Rezultat je kontinuiran dovod svežeg spoljašnjeg vazduha koji je rashlađen bez direktnog dodavanja vlage. To proširuje primenu na proizvodne i tehničke zone u kojima je vlažnost važan parametar.
- bez dodavanja vlage vazduhu koji ulazi u prostor
- pogodno za procesno osetljivije zone
- može raditi samostalno ili kao deo šireg HVAC rešenja
- Climate Wizard CW-3, CW-H15 i CW-80 iz CoolTech ponude
KAKO IZABRATI?
Direktno ili indirektno hlađenje zavisi od procesa, a ne samo od veličine objekta
Oba pristupa rade sa svežim spoljašnjim vazduhom, ali imaju različitu ulogu. Pravilna odluka počinje pitanjem šta je potrebno postići u konkretnoj hali.
Kriterijum
Direktno — Coolair
Indirektno — Climate Wizard
Dovod spoljašnjeg vazduha
Da — veliki protok
Da — svež rashlađen vazduh
Dodavanje vlage dovodnom vazduhu
Da, deo je direktnog procesa
Ne, vlažni i dovodni tok su odvojeni
Tipičan fokus
Velike hale, magacini, logistika, poluotvorene zone
Proizvodne i procesne zone, zahtevnije HVAC aplikacije
CoolTech oprema
Coolair CPQ
Climate Wizard CW-3, CW-H15, CW-80
Najvažniji uslov za izbor
Da li je dodatna vlažnost prihvatljiva
Zahtev za hlađenjem bez dodavanja vlage
Često je moguće kombinovati oba principa. Jedan sistem može opsluživati veliku halu, dok se drugi koristi u kritičnoj proizvodnoj zoni sa drugačijim zahtevima.
Pošaljite podatke o objektu →KVADRATURA NIJE DOVOLJNA
Šta je potrebno znati pre dimenzionisanja sistema?
Za industrijsku halu ne postoji pouzdano pravilo „jedan uređaj na X m²“. Dve hale iste površine mogu imati potpuno različitu visinu, broj mašina, količinu otpadne toplote i režim otvaranja kapija.
- 01Dimenzije i zapreminaPovršina, visina, oblik objekta i raspored unutrašnjih zona.
- 02Toplotno opterećenje proizvodnjeMašine, peći, motori, kompresori, procesi i broj zaposlenih.
- 03Radne i kritične zoneGde ljudi stalno rade i gde temperatura najviše utiče na proces.
- 04Postojeća ventilacija i odsisKako vazduh sada ulazi, cirkuliše i napušta objekat.
- 05Kapije, vrata i otvoriKoliko često su otvoreni i kako utiču na strujanje kroz halu.
- 06Temperatura i relativna vlažnostSpoljašnji klimatski uslovi određuju realan potencijal evaporativnog procesa.
UREĐAJI IZ COOLTECH PONUDE
Oprema za različite protoke i industrijske zahteve
Tehnički podaci ispod služe za orijentaciju. Konačan izbor modela, količine i načina distribucije vazduha treba potvrditi projektom i procenom objekta.
Coolair CPQ 1100X
Direktni evaporativni uređaj za objekte kojima je potreban veliki protok svežeg vazduha i jednostavno industrijsko rashlađivanje.
- Protok vazduha
- 10.120 m³/h
- Kapacitet*
- 14,1 kW
- Nominalna snaga motora
- 1.220 W
Climate Wizard CW-3
Kompaktna Climate Wizard jedinica za hlađenje spoljašnjeg vazduha bez dodavanja vlage dovodnom toku.
- Protok pri 50 Pa
- do 5.360 m³/h
- Kapacitet
- do 42 kW
- Električna snaga
- 1,75 kW
Climate Wizard CW-H15
Jedinica za komercijalne i industrijske aplikacije sa filtracijom dovodnog vazduha i mogućnošću integracije u širi sistem.
- Protok vazduha
- 1.100 L/s
- Maks. ESP
- 215 Pa
- Potrebna snaga
- 1,8 kW
Climate Wizard CW-80
Serija velikog kapaciteta za zahtevne industrijske i komercijalne sisteme sa velikim količinama spoljašnjeg vazduha.
- CW-80 protok
- 7.400 L/s
- Hi-Cap protok
- 8.500 L/s
- Potrebna snaga
- 12,4 / 14,2 kW
* Tehnički podaci preuzeti su sa aktuelnih CoolTech proizvodnih stranica i mogu biti predmet izmena proizvođača. Kapacitet CPQ modela je naveden za uslove merenja definisane na proizvodnoj stranici.
OBLASTI PRIMENE
Industrijsko hlađenje prilagođeno nameni objekta
CoolTech rešenja koriste se u različitim vrstama industrijskih i komercijalnih objekata. Za svaku oblast potrebno je proveriti toplotno opterećenje, potrebnu količinu vazduha i ograničenja procesa.

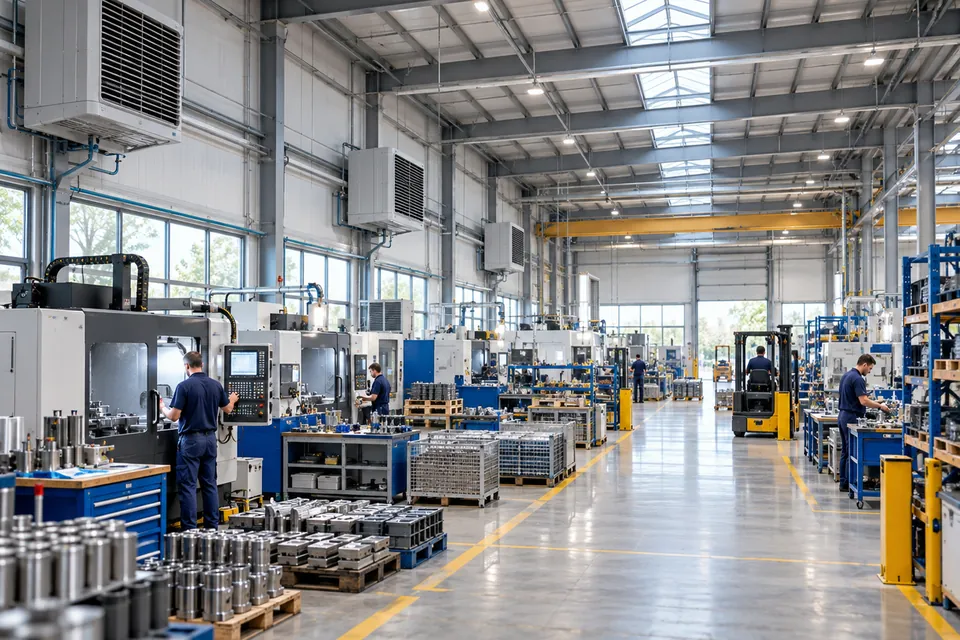

Proizvodne hale
Metalna i mašinska industrija, plastika, guma, tekstil i drugi pogoni sa izraženim unutrašnjim izvorima toplote.

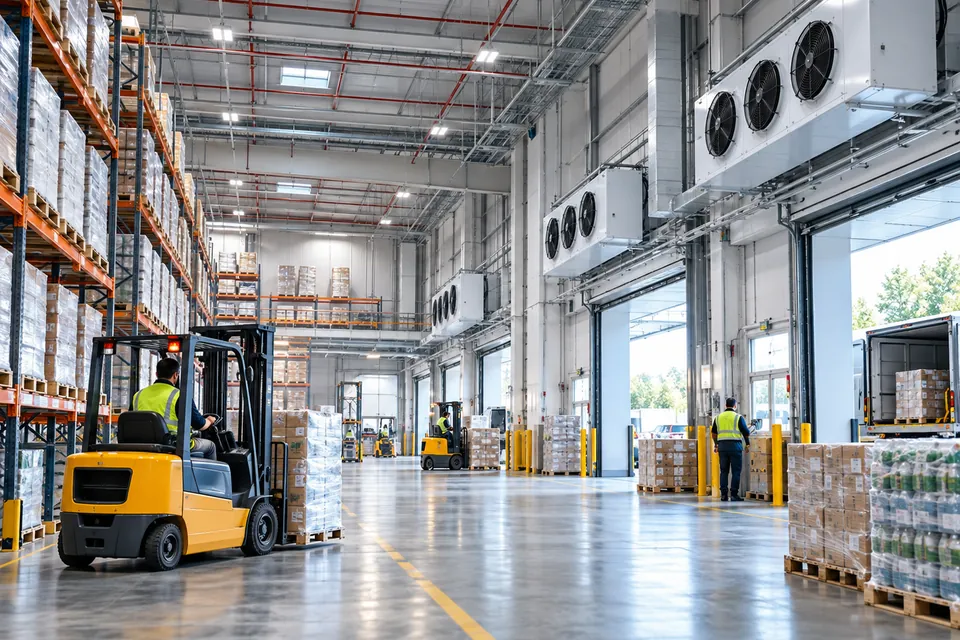

Magacini i logistički centri
Velika zapremina, intenzivan promet robe i često otvaranje kapija zahtevaju plansku distribuciju velikog protoka vazduha.

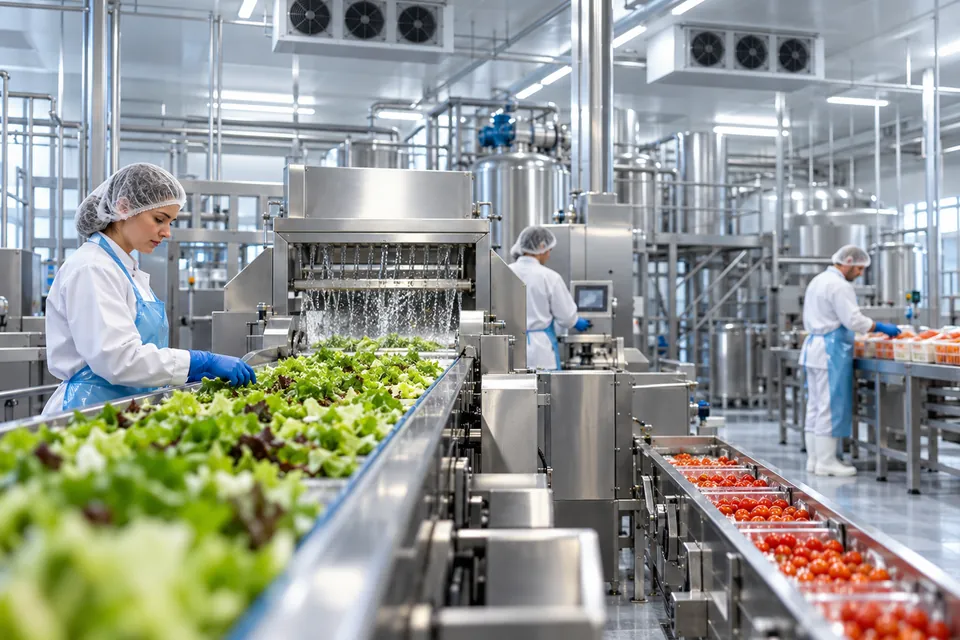

Prehrambena i procesna industrija
Tehnologija se bira prema zahtevima procesa, dozvoljenoj vlažnosti, kvalitetu vazduha i potrebnoj temperaturi dovoda.

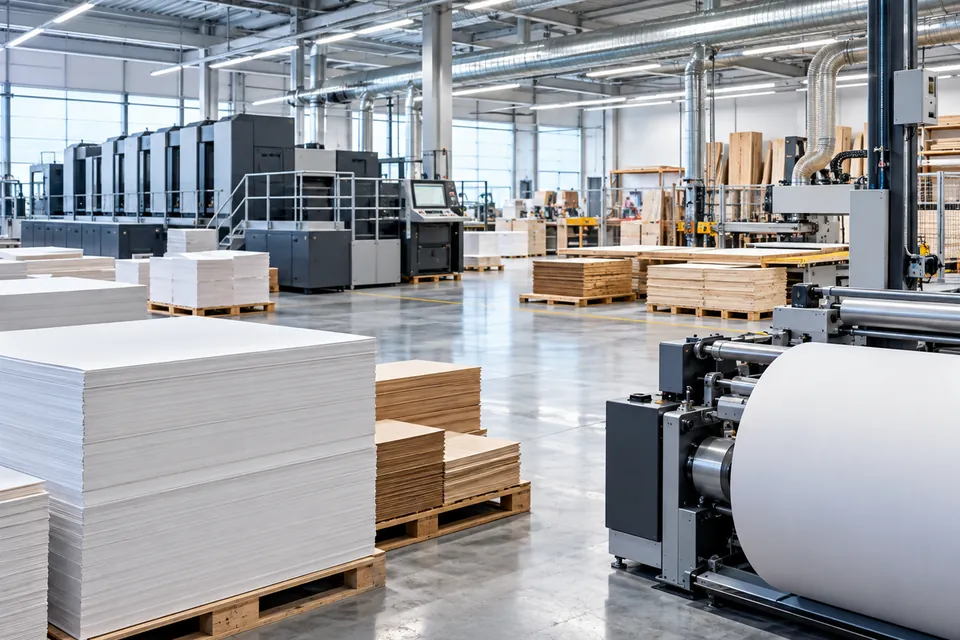

Štamparije, drvo i papir
Procesi kod kojih je odnos temperature i vlažnosti posebno važan zahtevaju pažljiv izbor između direktnog i indirektnog principa.

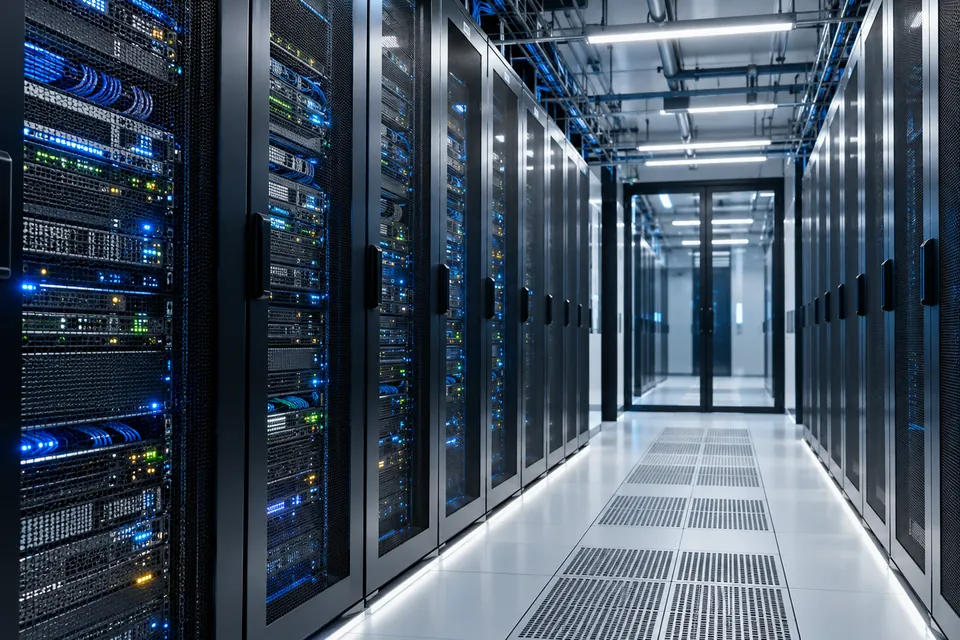

Data centri i tehničke zone
Indirektno evaporativno hlađenje može biti deo samostalnog, pred-rashladnog ili dopunskog HVAC koncepta.

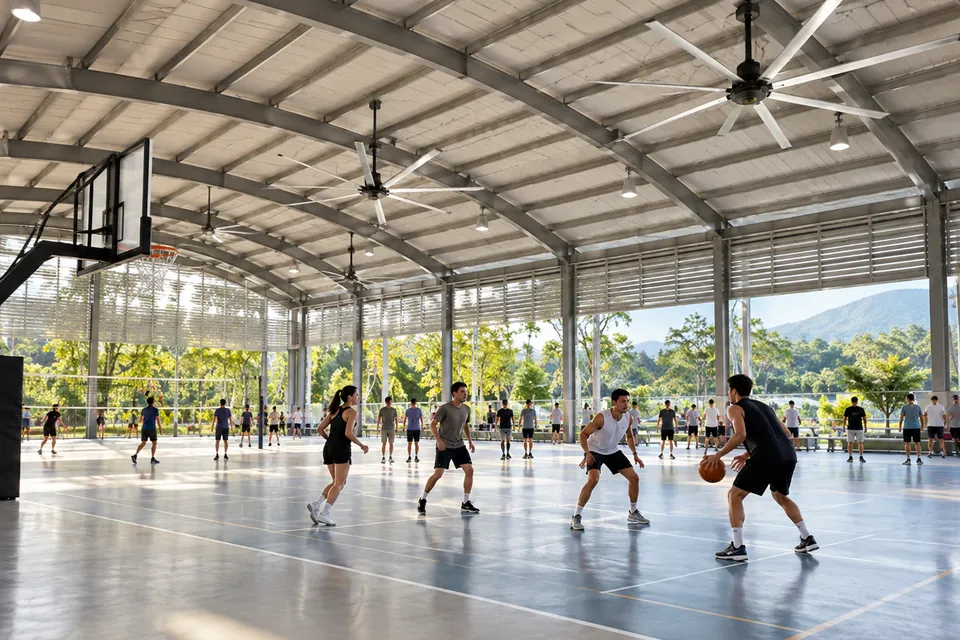

Sportski i poluotvoreni objekti
Sportske hale, fitnes prostori, radionice, terase i drugi objekti gde je veliki protok svežeg vazduha važan deo komfora.
OD PROBLEMA DO TEHNIČKOG REŠENJA
Dobar sistem počinje analizom realnih uslova u pogonu
Cilj je definisati šta treba hladiti, kojom količinom vazduha i kojom tehnologijom — pre nego što se odabere konkretan uređaj.
Početni podaci
Dimenzije, proces, broj zaposlenih, fotografije i informacije o postojećoj ventilaciji.
Obilazak i analiza
Pregled najtoplijih zona, položaja mašina, kapija, odsisa i mogućih trasa za dovod vazduha.
Izbor sistema
Coolair, Climate Wizard ili kombinacija, uz dimenzionisanje protoka i raspodele prema potrebama objekta.
Ugradnja i puštanje
Organizacija montaže, podešavanje režima rada i provera distribucije vazduha u kritičnim zonama.
ČESTA PITANJA
Šta treba znati pre odluke o hlađenju hale?
Najvažnije je izbeći univerzalne procene koje ne uzimaju u obzir proces i stvarne uslove u objektu.
Imate konkretan objekat? Pošaljite upit →Koliko evaporativno hlađenje može da snizi temperaturu?
Ne postoji jedna vrednost koja važi za svaki dan i svaki objekat. Učinak zavisi od temperature i vlažnosti spoljašnjeg vazduha, izabranog direktnog ili indirektnog principa, protoka, unutrašnjih toplotnih opterećenja i distribucije vazduha. Zbog toga se očekivani učinak procenjuje za konkretne projektne uslove.
Da li direktno evaporativno hlađenje povećava vlagu?
Da. Kod direktnog procesa voda isparava u vazdušni tok, pa se sadržaj vlage u dovodnom vazduhu povećava. Zato se pre izbora proverava da li je to prihvatljivo za proizvodni proces, opremu, robu i uslove rada.
Kako Climate Wizard hladi bez dodavanja vlage u prostor?
Vlažni procesni tok i vazduh koji se uvodi u objekat odvojeni su unutar izmenjivača toplote. Isparavanje hladi površinu izmenjivača, dok dovodni vazduh prolazi kroz odvojene suve kanale i pri tome predaje toplotu bez direktnog kontakta sa vodom.
Da li sistem može da radi u hali u kojoj se često otvaraju vrata?
Evaporativni sistemi rade sa velikim količinama spoljašnjeg vazduha, pa mogu biti vrlo pogodni za objekte sa intenzivnom izmenom vazduha. Ipak, kapije, otvori, odsis i put izlaska vazduha moraju biti deo projektovanja kako bi distribucija bila kontrolisana.
Može li da se hladi samo jedna proizvodna linija ili radna zona?
Da. Zonsko ili ciljano hlađenje je često racionalno u velikim halama u kojima su ljudi i najveći izvori toplote koncentrisani u određenim delovima prostora.
Može li Climate Wizard da se poveže sa postojećim HVAC sistemom?
U zavisnosti od instalacije, indirektno evaporativno hlađenje može se koristiti kao samostalno rešenje, za predhlađenje spoljašnjeg vazduha ili kao dopunski sistem. Konkretna integracija zavisi od postojećeg HVAC koncepta, raspoloživog statičkog pritiska i potrebnog protoka.
Koliko uređaja je potrebno za moju halu?
Broj uređaja ne određuje se samo prema kvadraturi. Potrebni su podaci o zapremini, toplotnim opterećenjima, željenom protoku, rasporedu zona, otvorima, postojećoj ventilaciji i spoljašnjim uslovima.
Da li evaporativno hlađenje zamenjuje procesni čiler?
Ne nužno. Hlađenje vazduha u prostoru i precizno hlađenje procesnog fluida ili konkretne mašine su različiti zadaci. Ako proces zahteva kontrolisanu temperaturu vode, ulja ili drugog medijuma, može biti potreban zaseban procesni rashladni sistem.
Kakvo održavanje je potrebno?
Održavanje zavisi od modela i uslova rada, a tipično obuhvata kontrolu filtera ili rashladnog medija, sistema vode, pumpe, ventilatora, odvoda i upravljanja. Plan održavanja treba uskladiti sa uputstvom proizvođača i kvalitetom vode i vazduha na lokaciji.
SLEDEĆI KORAK
Imate problem sa visokom temperaturom u hali?
Pošaljite osnovne podatke o objektu i dogovorite procenu sa CoolTech timom. Na osnovu uslova u pogonu može se utvrditi da li je bolje direktno, indirektno ili kombinovano evaporativno hlađenje.
